CHSX5632精密數控砂線切割機

   泰州晨虹單頭CHSX5632弓架運動式數控砂線切割機又叫金剛石線切割機，所屬粗線系列。單頭結構一次只能加工一個工件，行程320×400mm，標準配置切割厚度100mm、150mm、200mm、250mm，可根據用戶要求設計切割400mm、500mm、700mm高度。廣泛用于石墨電、石墨有色金屬連鑄模具、環氧板、半導體材料、大理石、玉石、光學玻璃、陶瓷、鐵氧體、冰洲石、碳化硅等脆硬高價值材料直體成型切割。

     2014年開始，我公司砂線切割機已全線升級。新款砂線切割機設計為通用夾頭和靈活可調弓架結構。

圖為2014年升級的砂線切割機與老款對比

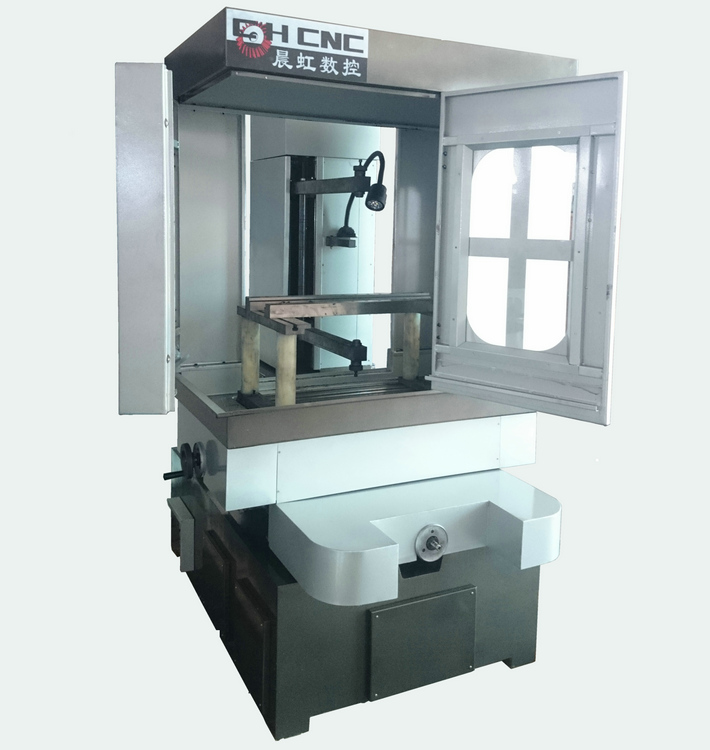

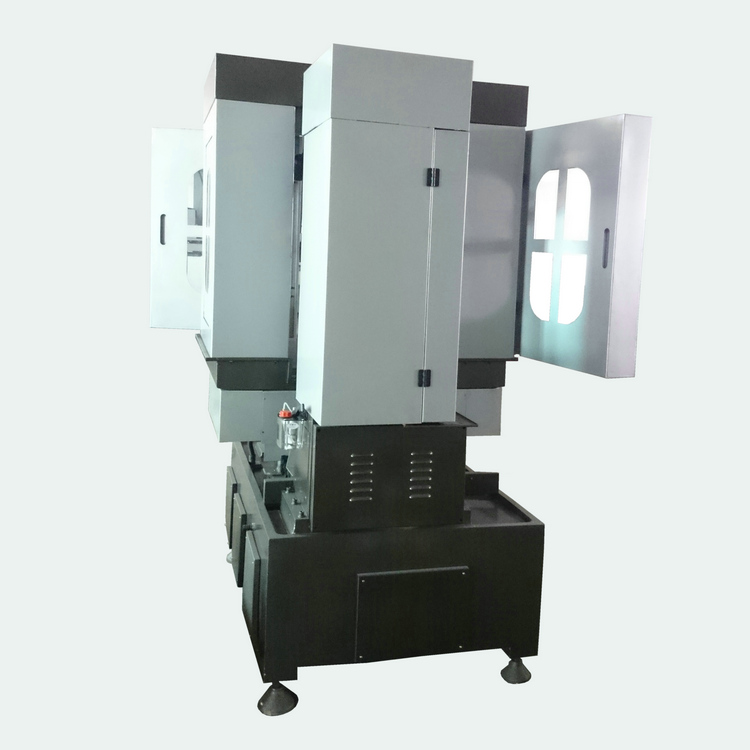

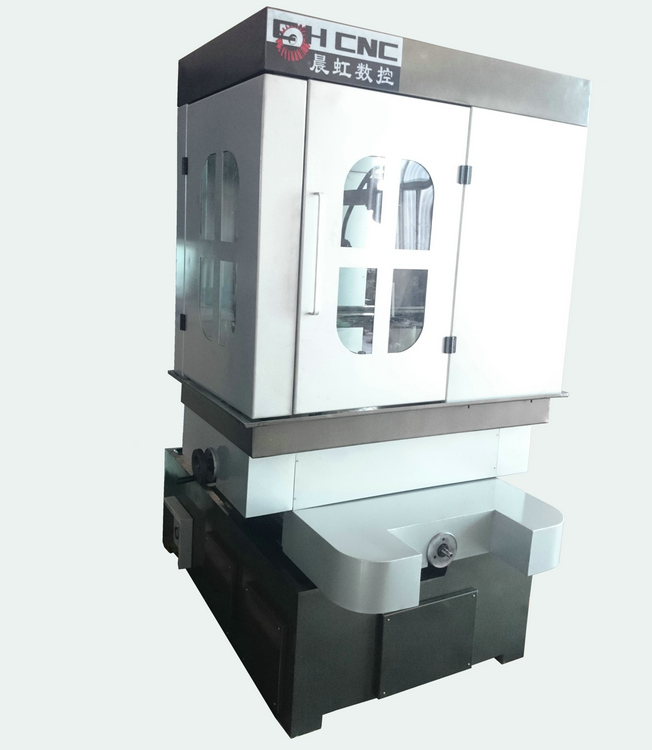

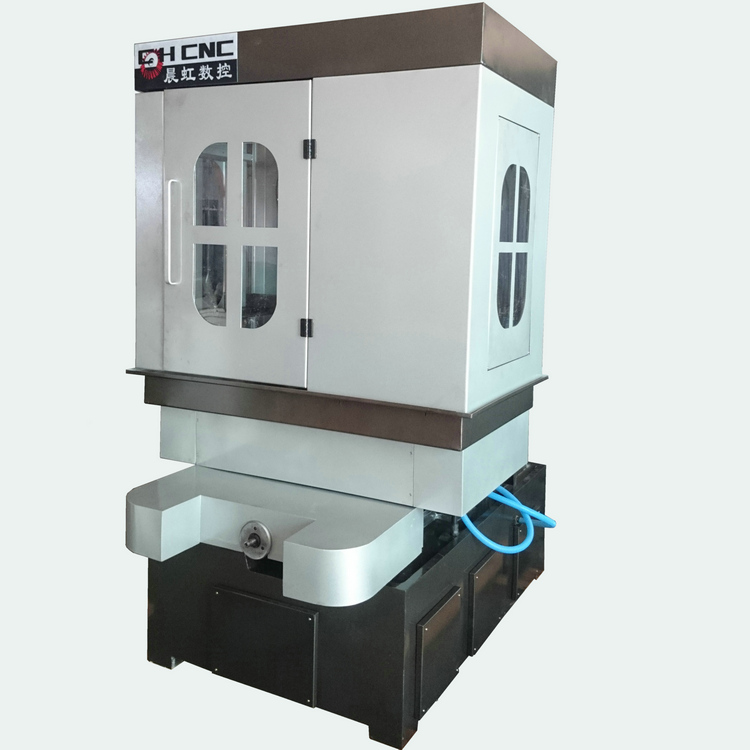

 圖為2015年款升級后的砂線切割機

 詳情介紹：

弓架運動式砂線切割機工作原理

 本機床工作原理是利用金剛石線上下往復運動使砂線與工件產生切削以達到加工的目的。因此，必需要用專門的電鍍金剛石線做為刀具，對工件進行加工，工件在數控裝置或計算機控制下自動的按程序確定的軌跡運動，后得到所需形狀的工件。

本加工方法大特點是對電火花線切割機床難以加工的不導電材料的補充。原則上對導電和不材料只要硬度比金剛石線小的均可加工，對用電火花線切割機床加工難以加工的石墨材料，采用本產品加工尤能顯示其無比的優越性；對脆性材料如陶瓷、環氧板、鐵氧體、半導體材料、碳化硅、耐火磚及復合材料的成型切割均可加工。

弓架運動式砂線切割機床主要結構

機床由床身、座標工作臺、弓架、工作液箱及附件等組成。加工用砂線固定在弓架上，工件用壓板螺絲固定，控制臺發出脈沖信號，步進電機按信號旋轉，經變速齒輪、絲杠螺母傳動使工作臺運動切割工件，加工出直線、園弧等幾何圖形。

1、床身：

它是箱形結構的鑄件，其上安裝工作臺、弓架，立柱內部置電動機，周邊有流水槽，有較好的鋼性，是保證機床精度的基礎。

2、工作臺部件

  主要由工作臺面、下拖板、精密滾珠絲杠及變速齒輪箱等組成。拖板的縱、橫運動是采用“V-平”滾動導軌結構，分別由步進電機經兩對間隙齒輪及滾珠絲杠傳動來實現的。由于控制系統采用開環控制，因此工作臺運動精度將直接影響加工精度。

   滾珠絲杠前端是采用兩只向心推力球軸承來消除軸向間隙的，可調整預緊力，使間隙接近零，具有傳動輕便靈活、精度高、壽命長等優點。

3、弓架

弓架用不銹鋼制作而成。電動機通過三角皮帶再經偏心輪傳動給弓架，使加工用的砂線具有700次/分鐘的速度進行加工。

4、工作液箱：

水泵把工作液送至加工區域，沉污積聚在臟物箱內，定期清理，為保證加工效率，工作液需定期更換。

5、附件：

夾具：它由兩塊平板、中間以剛體連接而構成切割專用夾具，工件置于夾具上表面，用壓板螺釘緊固。

我公司弓架運動結構砂線切割機床的特點

 ·切割效率高：切割石墨高能達1000平方毫米/分鐘（不計光潔度和粗糙度），可根據用戶要求設計成單頭、雙頭、三頭和四頭結構。雙頭結構一次可同時加工兩個規格相同的產品，三頭一次加工三個規格相同產品，四頭一次可同時加工4個規格相同的產品。

·表面質量好：砂線切割表面無微觀裂紋；表面粗糙度佳可達Ra0.4um。

·破碎率低：切割非金屬脆性材料，破碎率較其他方法為低  。

·弓架結構靈活：弓架可根據產品具體情況調節切割厚度，有100mm、150mm、200mm、250mm四個檔次可調，大限度保證加工件的精度。

·夾頭通用：0.5~3.0mm之間的砂線都能使用，不需要額外購買與砂線規格對應固定尺寸的夾頭。

我公司砂線切割機分單頭、雙頭、三頭和四頭結構

單頭有型號：5620、5625、5632、5640、55100、100150。其中5625、5640兩個規格有現貨。

雙頭有型號：5625

三頭有型號：5620

四頭有型號：5620

   公司致力于不斷提高產品性能及質量，所以本說明書所寫內容與新產品功能規格或設計可能略有不同，如未能另行通知，請以溝通之后所購實物為準。

公司產品資料雖經多方審核、校正，但仍可能出現錯漏情況，不足之處祈求諒解并請指正。
